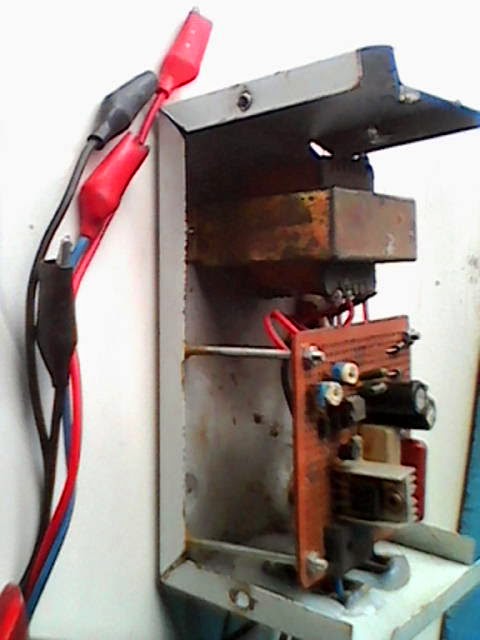

Test plyback

berikut adalah test playback hasil creasi saya

output cabel 4 pcs
1.Kabel warna merah B+(disini saya rancang 150 volt)
2.Kabel warna biru untuk colektor
3.Kabel warna hitam untul ABL
4.Kabel warna hitam untuk Ground
NB:
Kabel 3&4 Boleh bolak balik gak ada masalah

Berikut hasil loncatan bunga api dari test plyback

berikut Vidio hasil bunga api darl test plyback

Siapa yang pingin pesan/buat sendiri buat sendiri silshkan email ke suliswanto74@gmail.com atau telpon di 085649930293

18.56  DT.ELEKTRO  No comments

Read More

LG SC023D garis mendatar dan gak ada suara

Salam sejahtera selalu untuk para sobat-sobat temen servis pada kesempatan kali ini saya akan bagi bagi pengalaman tv LG SC023D garis mendatar disertai gak ada suara.langsung menuju rangkaian vertical ukur Vout 26V "wah pasti IC vertical jebol.........."dengan rasa percaya diriganti IC vertical dengan yang baru elahdalahhhhhhhhh pancet gak ada hasil.cak semua VCC di area IC program akirnya ketemu tegangan 5V di pin 44 gak ada sama sekali alias nol vol telusuri asal tegangan 5v dari zener (dalam kondisi short)berhubung stock zener 5v1 habis tak modif pakai 7805 biar lebih awet.setelah proses penggantian onkan tv eh gambar bersinar terang suarapun muncul.sekian dulu ya nanti kalo ada pasien lagi insya Allah saya share kembali,makanya do'a in saya agar banya pasien yang datang he...he..he he he...........................

05.39  DT.ELEKTRO  No comments

Read More

TV cina rakitan gambar gelap

Hari mulai gelap mau tutup kios masih ada aja pasien yang datang membawa tv cina rakitan dengan keluhan gambar gelap.pertama aku kira yang rusak CRT nya tapi pas kulakukan pengukuran teryata CRT keadaan sehat segar bugar.ukur tegangan 180v juga keadaan normal,cek resistor bagian ABL juga gak ada yang rusak,cek capasitor nonpolar di bagian ABL  C231 ukuran 1micro Farat teryata tinggal 200n Farat.ganti capasitor baru langsung jreng bolo.......samoga sukses

22.20  DT.ELEKTRO  1 comment

Read More

Lg 14FU7AB (Flat)vertical sempit disertai garis garis blanking

kemarin sore dapat kerjaan tv LG dengan keluhan Vertical sempit disertai garis blanking.lansung menuju rangkaian vertical ukur V out 14v (normal) ukur hambatan defleksi vertical 27 ohm seharusnya sekitar 15ohm pisahkan gulungan  vertical bagian atas dan bagian bawah  cek hambatan nasing masing gulungan vertical kedapatan gulungan bagian atas kodisi putus.berhubung harga defleksi vertical untuk tv flat sangat mahal akhirnya saya putuskan untuk bongkar defleksi untuk mencari bagian mana yang putusakhirnya ketemu juga gulungan yang putus sambung kembali dan rangkai ulang defleksi vertical coba onkan tv gambar jadi penuh kembali alias normal,.......akhirnya perjuanganku menembuahkan hasil alhamdulillah Ya Allah........

22.10  DT.ELEKTRO  No comments

Read More

DIGITEC SUMO vertical sempit

Salam  sejahtera selalu untuk semua rekan rekan tukang servis,kemarin aku dapat kerjaan serpis tv digitec sumo IC croma TDA8361 dengan kerusakan gambar vertical sempit hanya pada bagian tengah layar,penyakit  ini sering sekali dialami tv digitec/polytron jadul langsung saja cek tegangan Vram ic croma hanya terukur 1,3v  seharusnya sekitar 3v (berasal dari vcc33v yang dihambat 2 resistor yang di seri R402 330k dan  r401 3M3)cek ke 2 R tersebut dan kedapatan R 402 kondisi putus ganti sama komponen baru gabar vertical langsung normal.

21.57  DT.ELEKTRO  15 comments

Read More

sharp alexander gambar bergelombang disertai suara noice

kali ini saya akan bagi-bagi pengalaman tv sharp alexander(flat) tv jenis ini sering mengalami kerusakan gambar bergelombangdan disertai suara noice(agak dengung) hal ini disebabkan power supply 5volt kurang stabil bahkan kadang-kadang drop.solusinya ganti IC regulator 5v dengan seri 050RD(sejenis 7805 tapi berkaki 4)pasti langsung sembuh.
